Acoplamiento
Pines de resorte compactos para carga precisa y repetible.

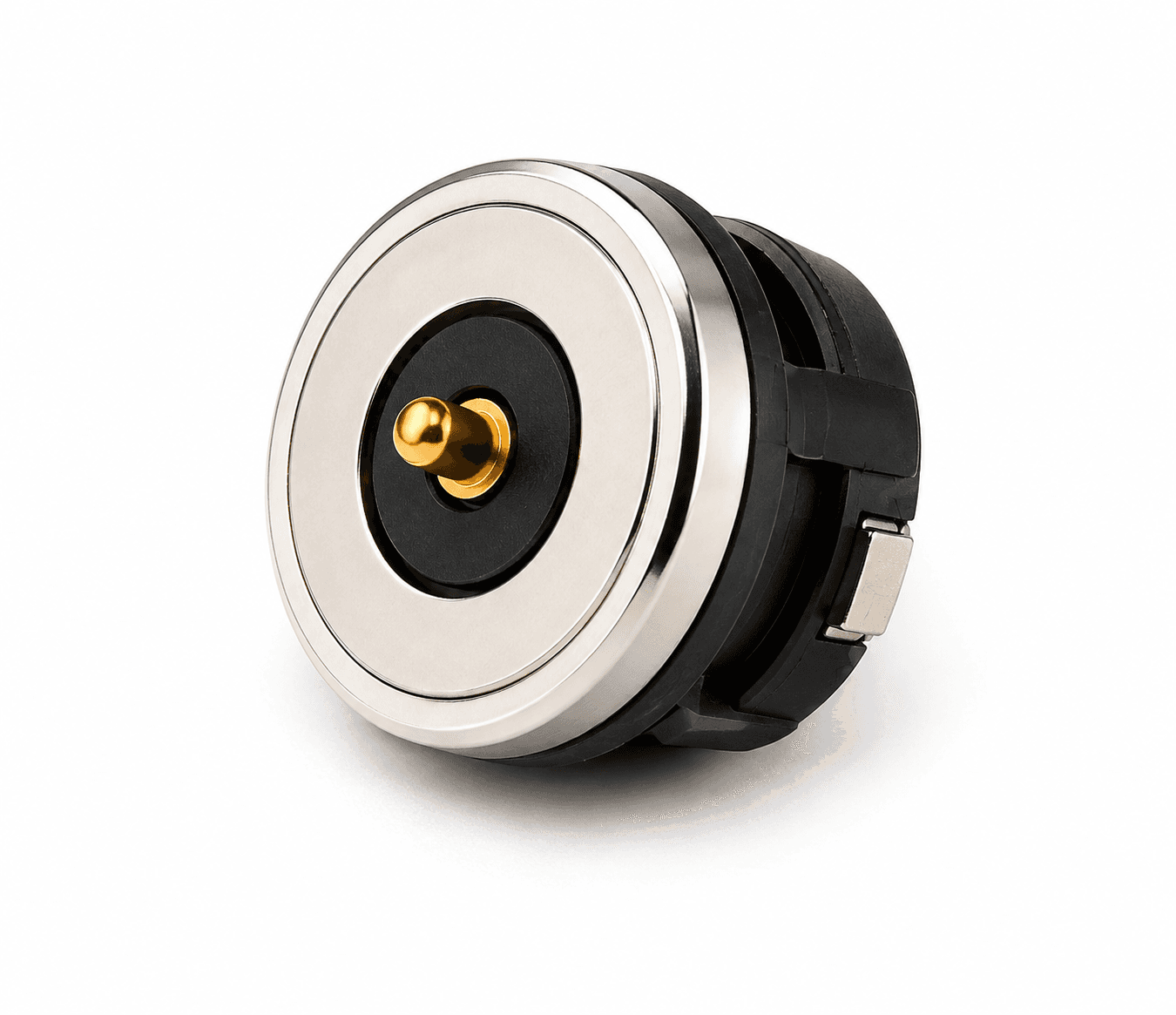

SC-PD-A-DC8
Serie A. Pin central y retorno en el casco.
Par DC magnético NdFeB de 8 mm: pogo central dorado contra el anillo del casco.
Ancho
Ø 8 mm
Fondo
Ø 8 mm
Alto
—
Diámetro del título del anuncio. Altura pendiente.

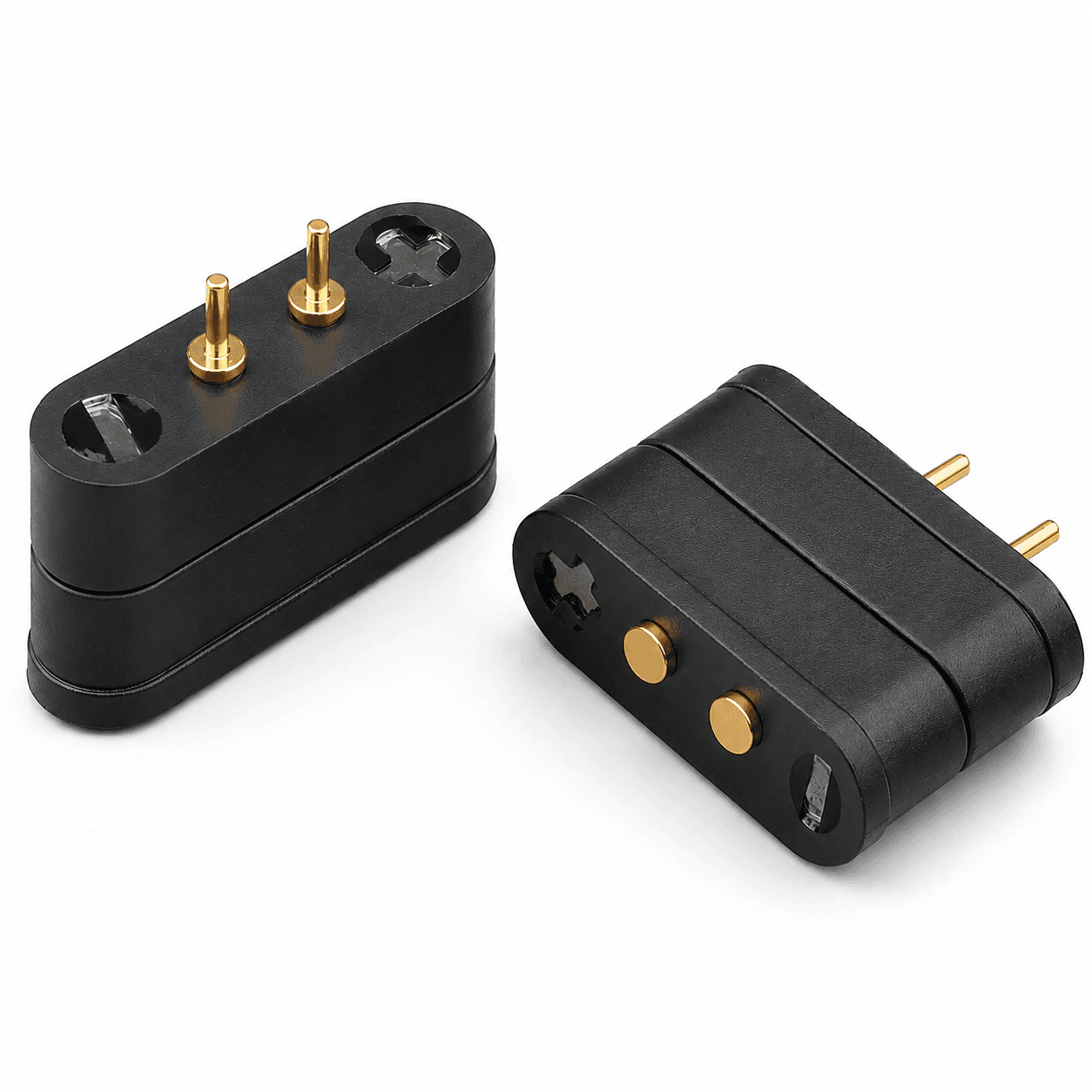

SC-PD-A-2P
Serie A. Dos pines en cara oval.
Par magnético de dos pines de la serie A: pines de resorte frente a pads dorados.

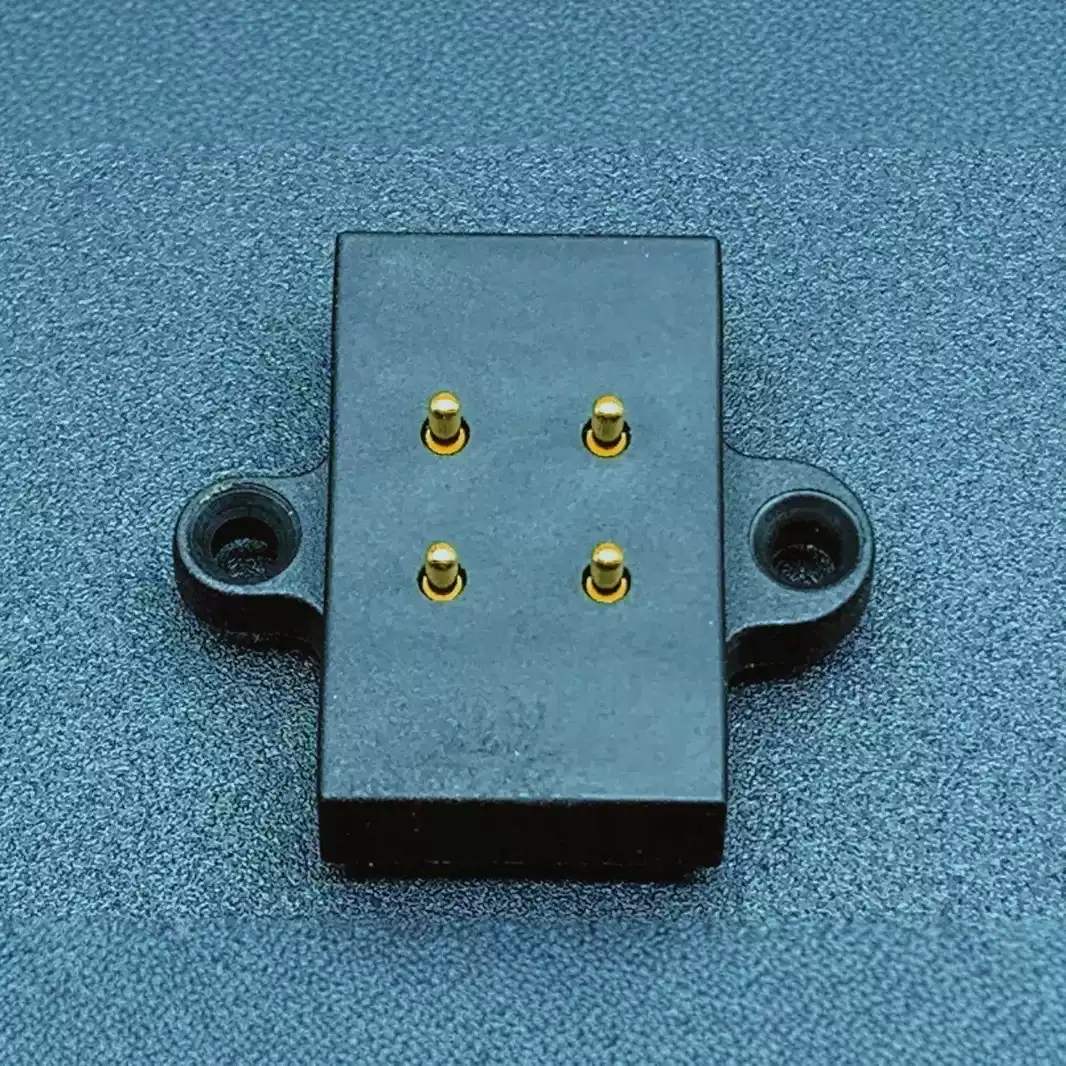

SC-PD-A-4P
Serie A. Potencia y dos líneas extra.
Par magnético de cuatro pines de la serie A para potencia, retorno y dos señales.

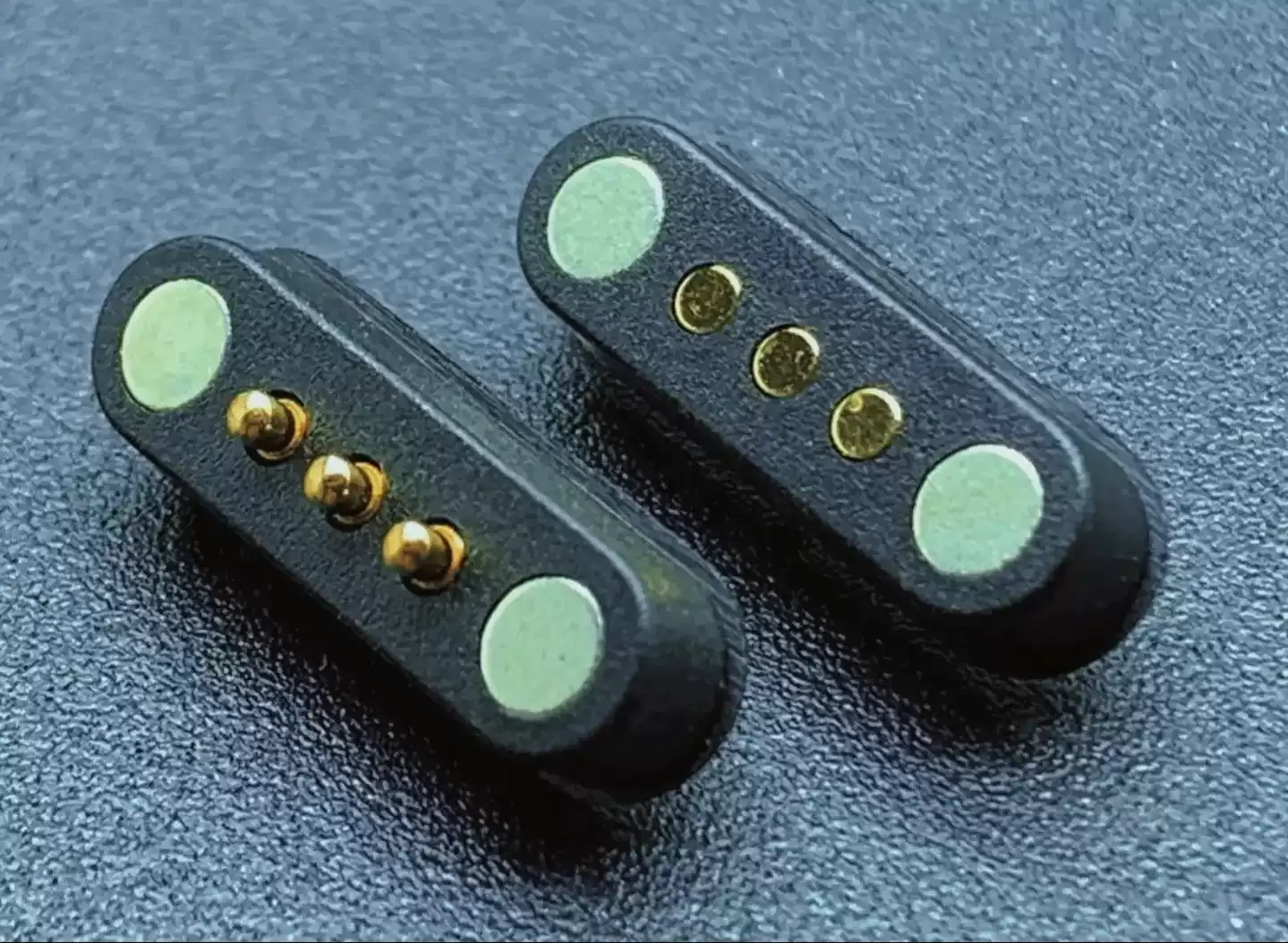

SC-PD-B-3P
Serie B. Cara lineal, tres pines.
Par magnético de tres pines de la serie B: pines dorados, imanes en extremos y carcasa delgada.

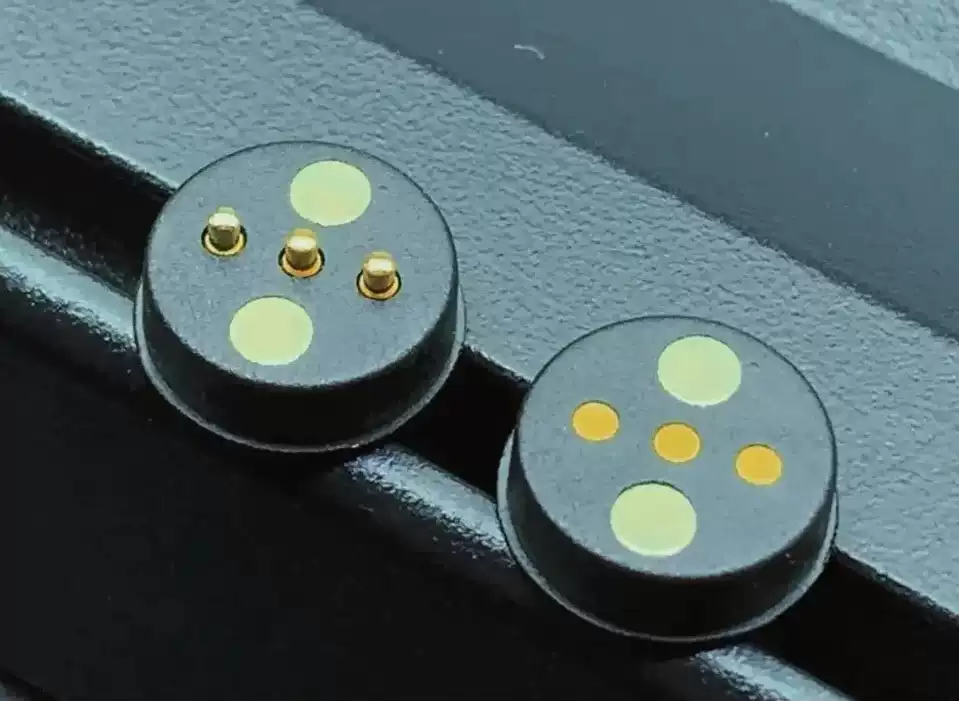

SC-PD-B-3R
Serie B. Cara redonda en lugar de lineal.
Pogo magnético redondo de tres pines de la serie B, para una cara circular de muelle.

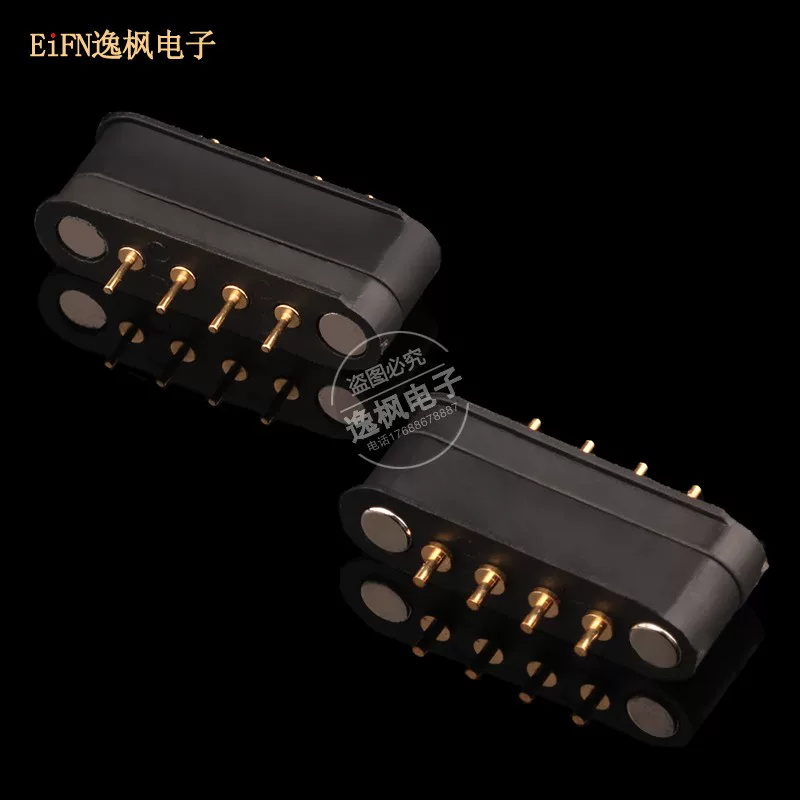

SC-PD-B-4P
Serie B. Cuatro pines en cara delgada.
Par magnético de cuatro pines serie B para potencia, retorno y dos líneas extra.

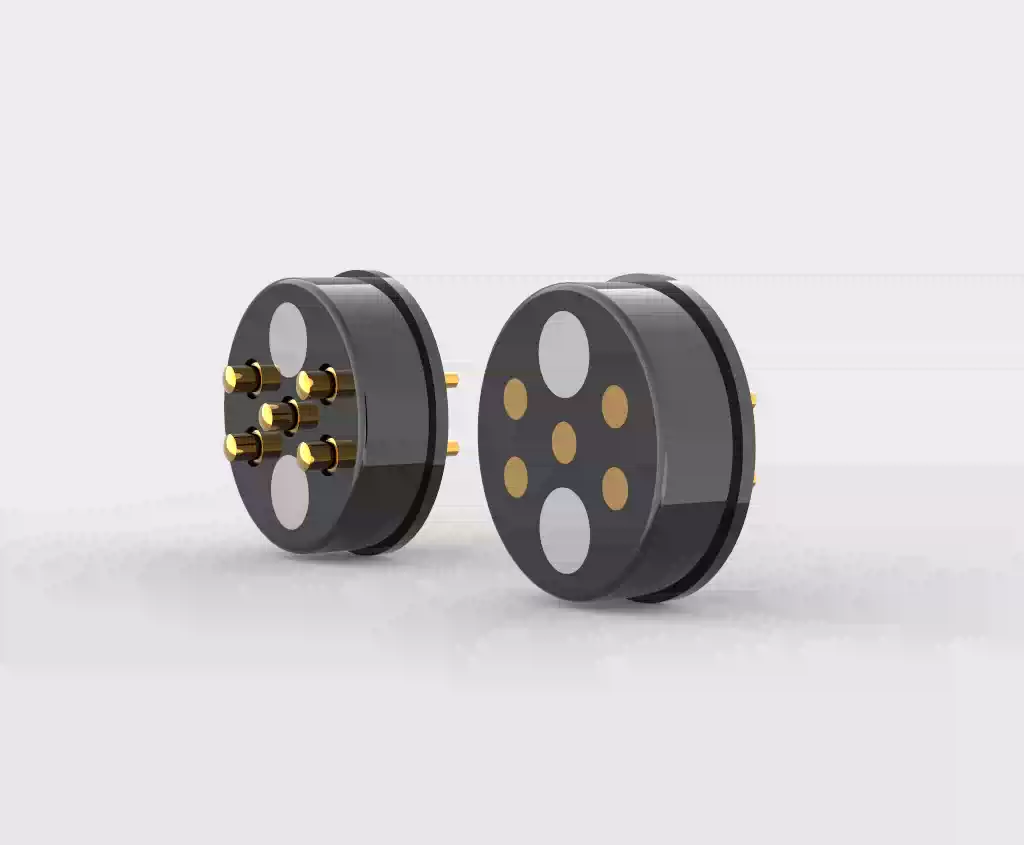

SC-PD-B-5P
Serie B. Cinco contactos, aún delgado.
Par magnético de cinco pines serie B cuando hace falta una línea extra de sentido o ID.

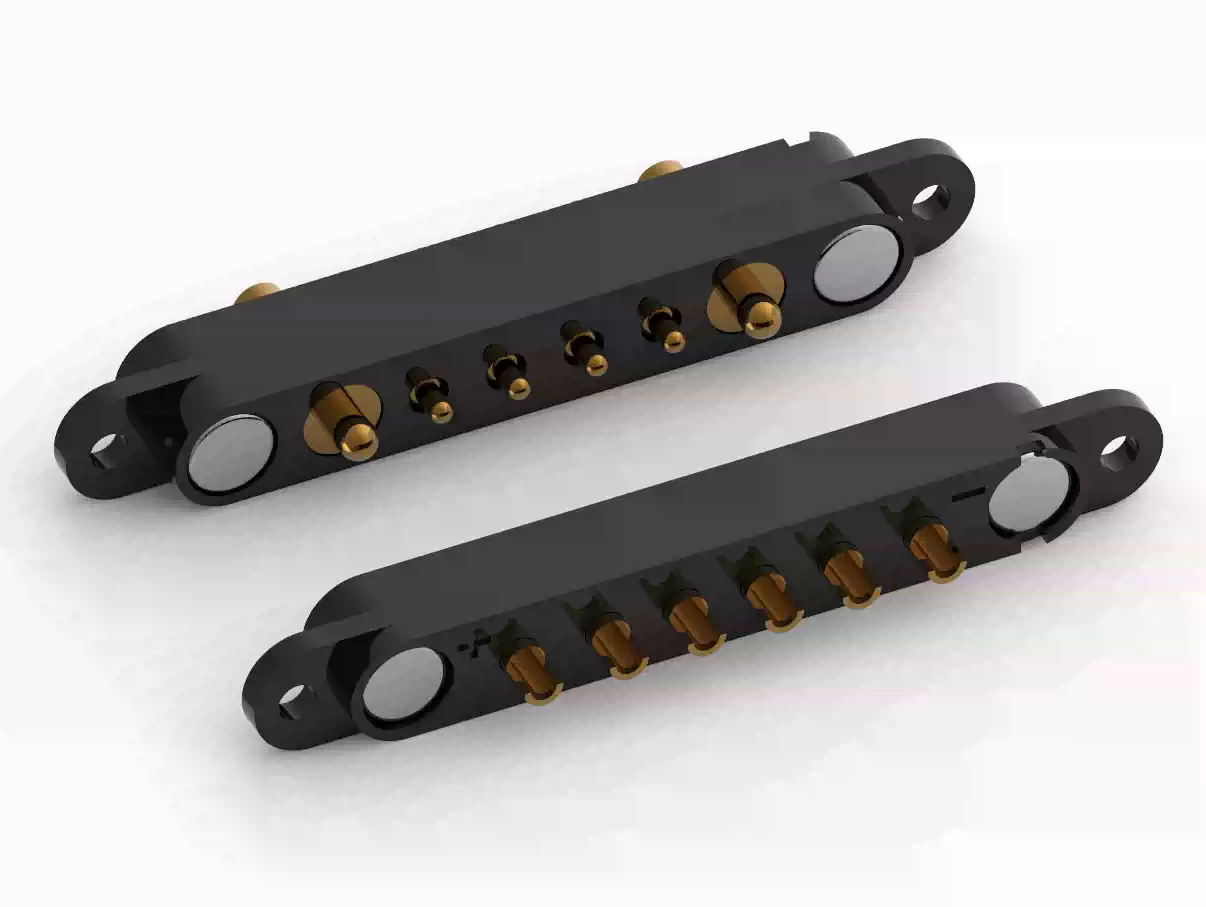

SC-PD-B-6P
Serie B. 2+4P con plano legible.
Par de seis pines serie B (2 de potencia + 4 de señal) con planos: carcasa 35.2 × 4.5 mm, paso 3.0 mm, imanes N52.
Ancho
35.2 mm
Fondo
4.5 mm
Alto
5.0 mm
De planos serie B YCJ-003-35 / YCJ-003-36. Corte 35.4 × 4.7 mm. Altura de trabajo 1.90 ± 0.10 mm.

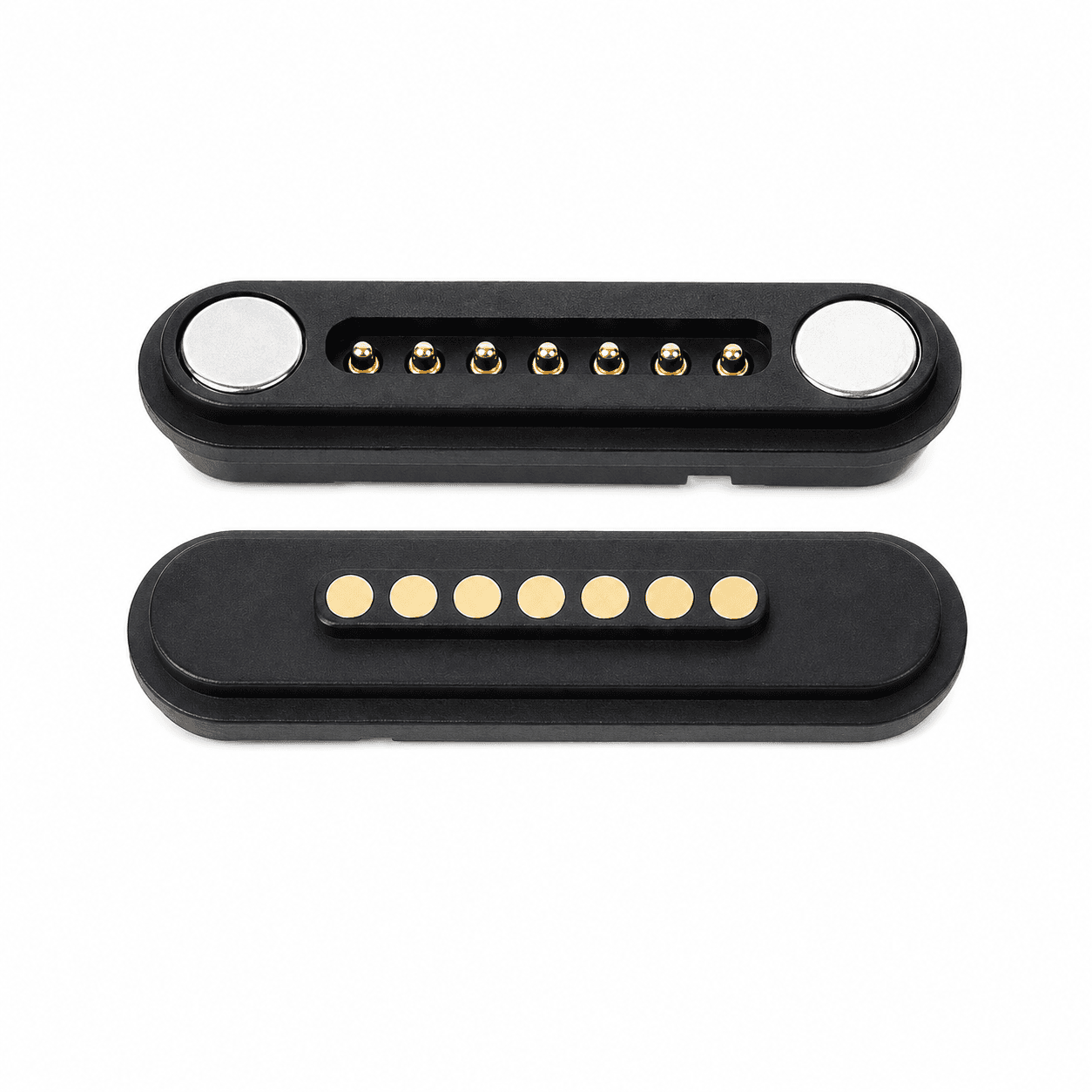

SC-PD-C-7P
Serie C. Siete pines, imanes en extremos.
Par magnético de siete pines serie C: pines de resorte frente a pads, con imanes grandes en cada extremo.

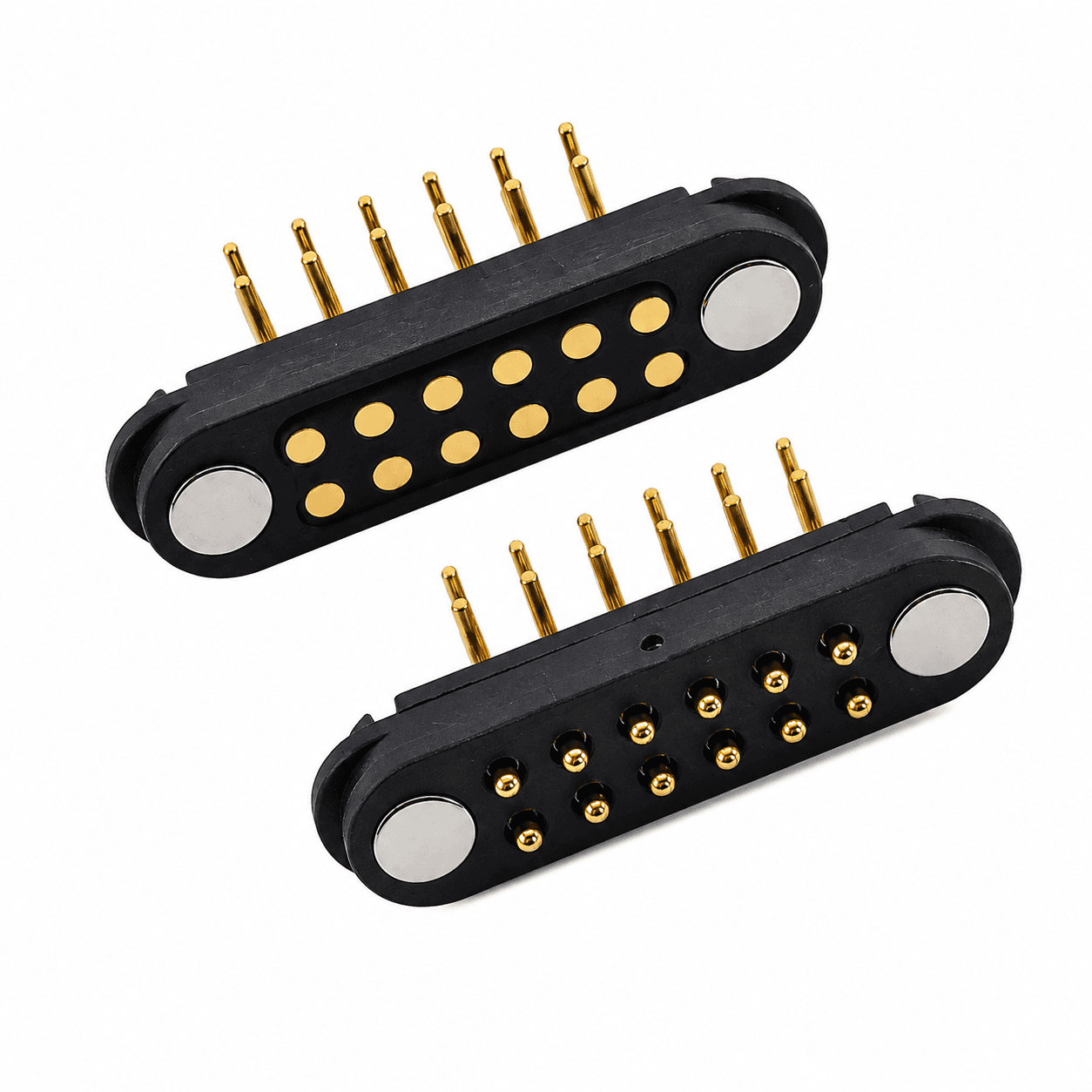

SC-PD-C-12P
Serie C. Alto número de pines en dos filas.
Par magnético serie C de alto pin-count, cara de dos filas e imanes en extremos para potencia y varias I/O.
